Description de Gravity logiciel complémentaire à Revit développé en Suisse romande.

Ce complément apporte une aide précieuse à la conception de projets d’installations sanitaires et ceci grâce au développement de différentes « familles » basées sur les catalogues des fabricants, telles que : châssis sanitaires, conduites d’écoulement en PE-HD ou en Silent db20, fonte d’écoulement, conduites en acier inoxydable à sertir, conduites en Per (pex), diverses robinetteries et divers accessoires. La mise en place des différents éléments nommés ci-dessus est facilitée par ce plugin. Ce dernier intègre des fonctions spécialement dédiées aux positionnements des raccords sanitaires. Il permet également, pour les écoulements, de raccourcir les cotes « X », par les cotes « K » et tient compte des raccourcissements dus aux soudures.

Partenaire : PC TECH – M. Alain Genoud,
développeur de SS-CVS complément à Autocad.
Gravity a été conçu, pour répondre à la demande du marché romand des installateurs sanitaires qui recherchais un complément BIM pour Revit similaire à SS-CVS. Mensch Maschine a contribué à la mise en place initiale et gère les formations et accompagnement BIM des utilisateurs romand qui sont intéressés par Gravity et revit MEP-CVSE.

Principales fonctionnalités de Gravity :

  • Interface utilisateur basée sur Autodesk® Revit®.
  • Panel de propriétés spécialisé pour les fonctions de coupes sur raccords.
  • Paramètres de familles pour la construction d’élements personalisés.
  • Préférences d’acheminement pour les coudes.
  • Placement de raccords facilités en mode 3D.
  • Placement de tuyaux facilités en mode 3D.
  • Rotation de raccords et d’éléments facilités en mode 3D.
  • Utilitaire de connecteurs.

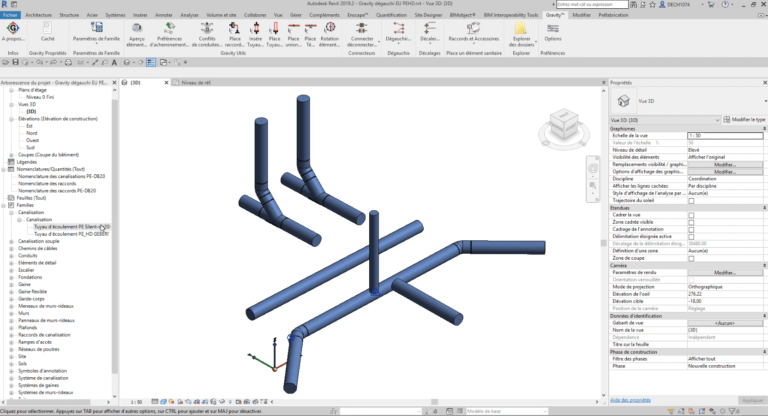

  • Dégauchis de canalisations.

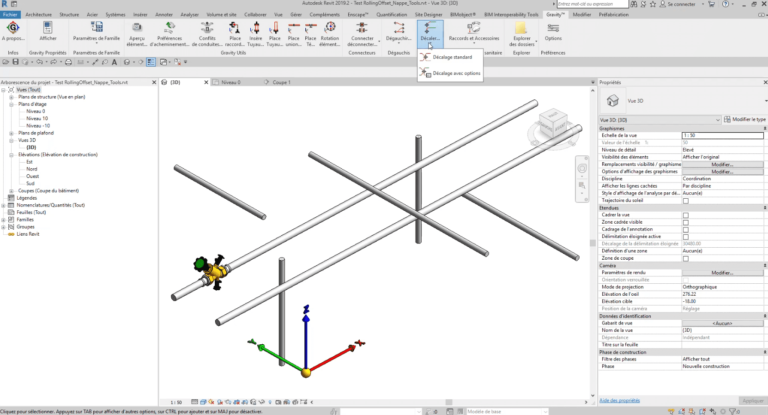

  • Décalages ( Changement de nappe ) de canalisations
  • Pacemement de colliers
  • Placement d’éléments par filtrage de catégories.
  • Autres fonctions de gestion.
